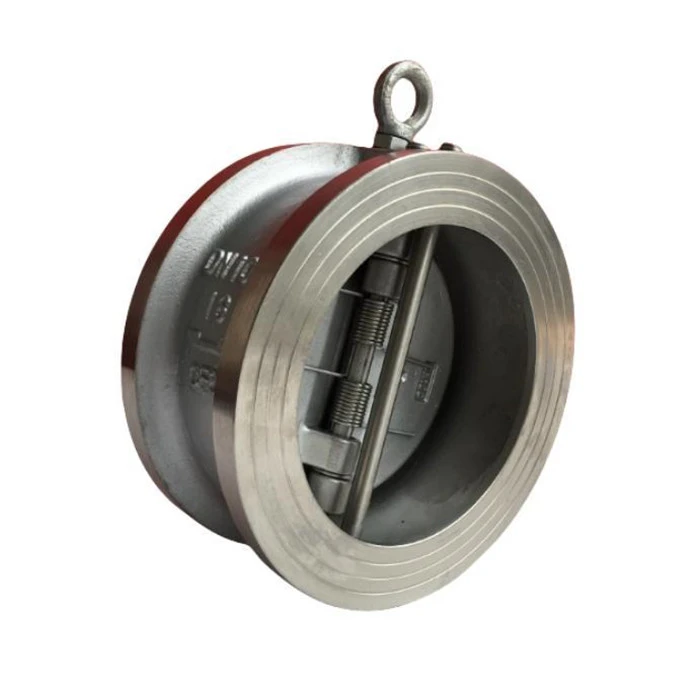

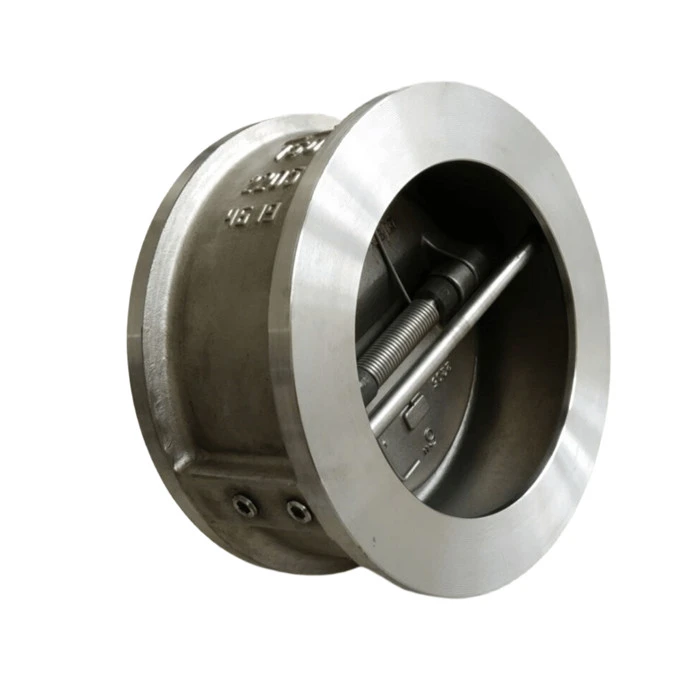

Valvola di ritegno a farfalla in acciaio inossidabile

Nome prodotto: valvola di ritegno a farfalla in acciaio inossidabile
Modello: DH77X-10/16P
Dimensioni: DN40-DN1000
Metodo di connessione: wafer
Pressione di esercizio: PN16,PN10,150LB,5K,10K
Intervallo di temperatura: -10 gradi -100 gradi
Rivestimento: rivestimento epossidico Fusion Bonded in conformità con ANSI/AWWA C550





Anche la valvola di ritegno a farfalla in acciaio inossidabile è una valvola di ritegno ad azione oscillante, ma è una valvola a doppio disco che si chiude sotto l'azione di una molla. Il fluido dal basso verso l'alto spinge il disco della valvola in apertura. La valvola ha una struttura semplice ed è fissata tra due flange, con ingombro ridotto e peso leggero.

La valvola di ritegno a farfalla in acciaio inossidabile è dotata di due dischi a forma di D caricati a molla posizionati su un albero a nervatura attraverso il foro passante della valvola. Questa struttura riduce la distanza percorsa dal centro di gravità del disco della valvola. Rispetto alle valvole di ritegno a battente a disco singolo della stessa dimensione, questa struttura riduce anche del 50% il peso del disco della valvola. Grazie all'utilizzo del carico a molla, questa valvola risponde molto rapidamente al riflusso.









1. La struttura leggera a doppio disco delle valvole di ritegno a farfalla in acciaio inossidabile rende la tenuta della sede e il funzionamento più efficaci.
2. La funzione di molla a braccio lungo delle valvole di ritegno a farfalla in acciaio inossidabile consente al disco della valvola di aprirsi e chiudersi senza attrito e la molla agisce in modo indipendente per chiudere il disco della valvola (DN150 e superiore).
3. Il manicotto di supporto della cerniera della valvola di ritegno a farfalla in acciaio inossidabile riduce l'attrito e minimizza il fenomeno del colpo d'ariete quando viene arrestato da un disco della valvola indipendente (diametro maggiore).
4. Rispetto alle tradizionali valvole di ritegno a battente, le valvole di ritegno a farfalla in acciaio inossidabile hanno una struttura più robusta, più leggera, più piccola, più efficace ed economica. Questa valvola soddisfa gli standard API 594. Per la maggior parte delle dimensioni, la lunghezza strutturale di questa valvola è solo 1/4 di quella di una valvola convenzionale e il suo peso è compreso tra il 15% e il 20% di quello di una valvola convenzionale. Pertanto è anche più economica di una valvola di ritegno a battente. È anche più facile da installare.
5. La valvola di ritegno a farfalla in acciaio inossidabile presenta inoltre caratteristiche strutturali speciali, che la rendono una valvola di ritegno antiurto ad alte prestazioni. Queste caratteristiche includono l'apertura senza pulizia, la maggior parte delle dimensioni delle valvole dotate di strutture a molla indipendenti e un sistema di supporto del disco indipendente. Alcune di queste caratteristiche non sono possedute dalle valvole di ritegno. La valvola di ritegno a farfalla a doppio disco può anche essere progettata come tipo ad orecchio rialzato, corpo valvola esteso a doppia flangia.
