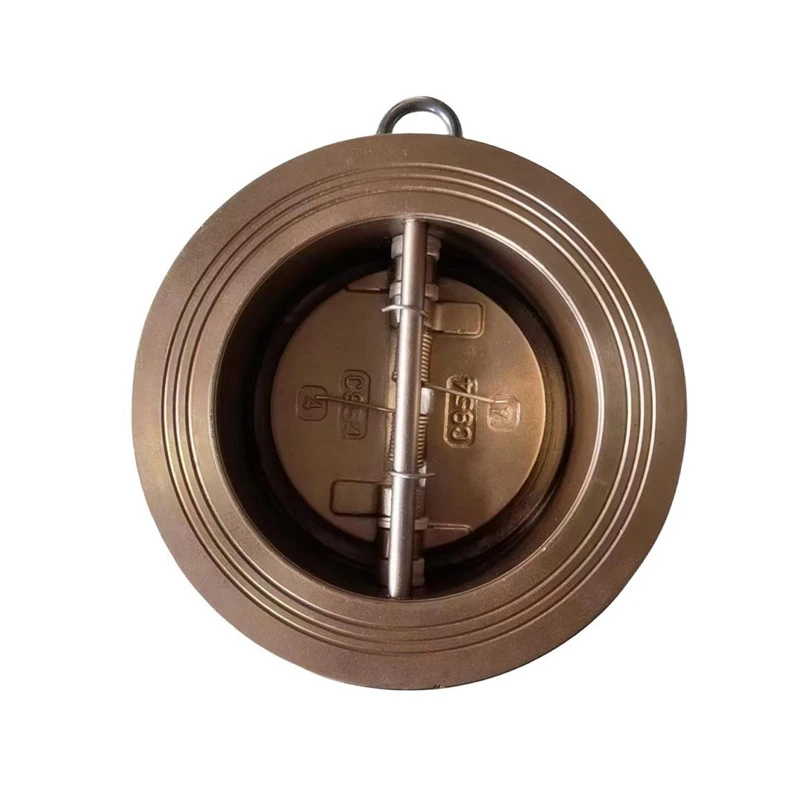

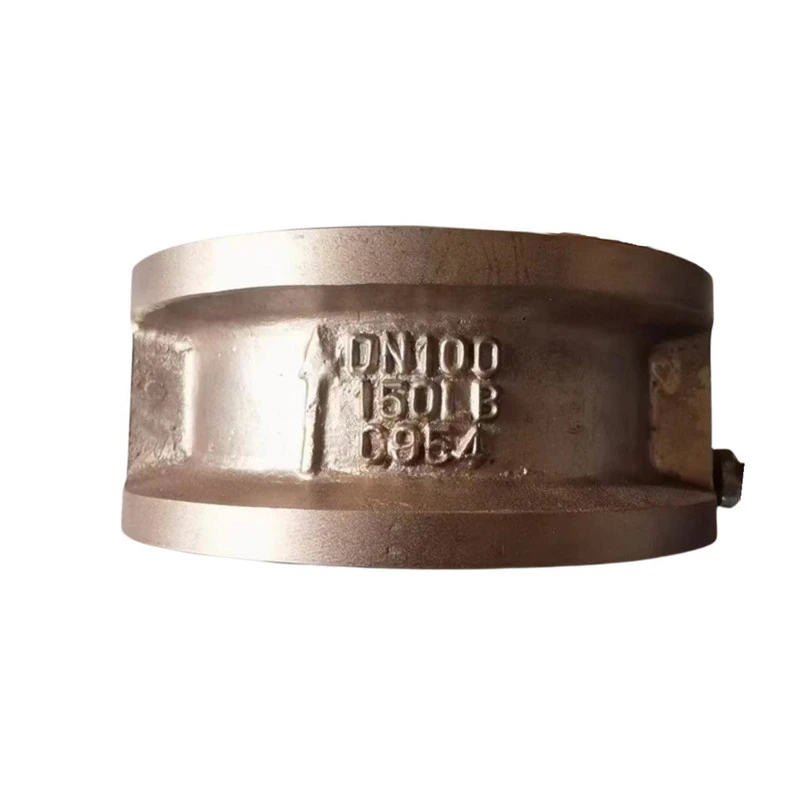

Valvola di ritegno a doppia aletta

Nome prodotto: valvola di ritegno a doppia aletta
Modello: DH77X-10/16T
Dimensioni: DN40-DN1000
Metodo di connessione: wafer
Pressione di esercizio: PN16,PN10,150LB,5K,10K
Intervallo di temperatura: -10 gradi -100 gradi
Rivestimento: rivestimento epossidico Fusion Bonded in conformità con ANSI/AWWA C550





Lo schema strutturale delle valvole di ritegno a farfalla è molto semplice e, rispetto ad altre valvole di ritegno, anche la loro lunghezza strutturale è molto ridotta. La valvola di ritegno a farfalla, nota anche come valvola di ritegno a farfalla, è collegata in stile wafer. La piastra della valvola è costituita da due piastre a farfalla semicircolari, collegate dallo stelo della valvola e ripristinate forzatamente tramite molle. Il principio di funzionamento di una valvola di ritegno a farfalla è: quando il fluido scorre attraverso il canale del corpo valvola, la pressione del fluido è maggiore della forza della molla e due piastre a farfalla vengono aperte, la valvola si apre e il fluido scorre; Quando il fluido smette di fluire, a causa della forza della molla, le due piastre a farfalla sono costrette a ripristinarsi e la valvola si chiude per impedire il riflusso del fluido. Diagramma della struttura della valvola di ritegno a farfalla Valvola di ritegno a farfalla, nota anche come valvola di ritegno a doppio disco a doppio disco, la sua superficie di tenuta può essere realizzata in materiale resistente all'usura o rivestita in gomma, con un'ampia gamma di applicazioni e tenuta affidabile. Le valvole di ritegno a farfalla sono valvole automatiche che non richiedono il funzionamento manuale. Questo tipo di valvola viene solitamente utilizzato per condutture pure, nonché per impianti idraulici industriali, ambientali, di trattamento delle acque e di edifici a molti piani per impedire il riflusso medio. Impedire il flusso inverso del mezzo.









1. Dimensioni ridotte, peso leggero e struttura compatta.

2. Affidarsi alla coppia della molla per chiudersi rapidamente da sola.

3. Può essere installato sia su tubazioni orizzontali che verticali.

4. Prestazioni sicure e affidabili, con buone prestazioni anti-interferenza.

5. La sigillatura della linea, con migliori prestazioni di tenuta, può ottenere perdite pari a zero sotto pressione statica.

6. La forza adesiva tra la gomma e il corpo della valvola è elevata, il che può impedire efficacemente la caduta della sede della valvola durante l'uso.

7. Le flange superiore e inferiore e le pareti interne del corpo valvola sono trattate con olio antiruggine a film duro per evitare danni al film di vernice durante il processo di vulcanizzazione della gomma dopo la spruzzatura, nonché l'invecchiamento della sede della valvola in gomma causato da agenti secondari alte temperature.

8. Il corpo della valvola è realizzato in polvere di resina epossidica, con forte adesione ed elevata resistenza agli urti.

9. Le flange superiore e inferiore sono sigillate con linee d'acqua per migliori prestazioni di tenuta.
