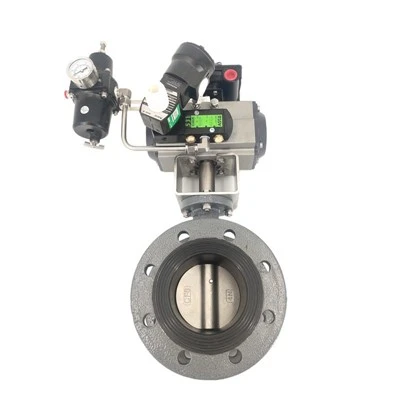

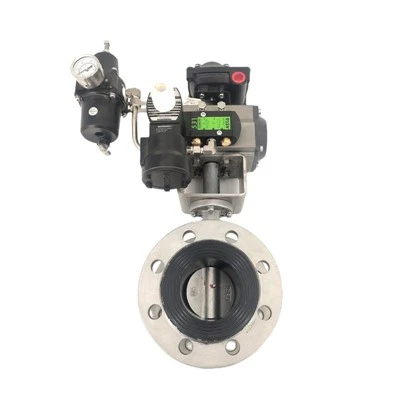

Valvola a farfalla pneumatica
Cos'è la valvola a farfalla pneumatica?
Una valvola a farfalla pneumatica è un tipo di valvola che utilizza la pressione dell'aria per controllare il flusso di fluidi attraverso un tubo o un tubo. È costituito da un disco o una piastra che ruota attorno ad un asse centrale per controllare la quantità di fluido che passa attraverso la valvola. La valvola viene generalmente azionata tramite un attuatore pneumatico che apre o chiude la valvola in base alle variazioni della pressione dell'aria.
Vantaggi della valvola a farfalla pneumatica
Funzionamento semplice e veloce
Le valvole a farfalla pneumatiche possono essere aperte o chiuse rapidamente e facilmente con la semplice rotazione di una maniglia o premendo un pulsante. Ciò li rende ideali per le applicazioni in cui i tempi di risposta rapidi sono fondamentali, come nelle situazioni di emergenza.
Bassa manutenzione
Con meno parti rispetto alla maggior parte degli altri tipi di valvole, le valvole a farfalla pneumatiche richiedono meno manutenzione e hanno meno probabilità di guastarsi. Sono anche meno soggetti a usura, corrosione e perdite.
Design semplice
Le valvole a farfalla pneumatiche hanno un design semplice, che le rende facili da installare e integrare nei sistemi esistenti. Inoltre occupano meno spazio rispetto ad altri tipi di valvole, rendendole ideali per applicazioni in cui lo spazio è limitato.
Opzioni di finecorsa
Le valvole a farfalla pneumatiche possono essere dotate di interruttori di finecorsa che forniscono feedback sulla posizione della valvola, consentendo un migliore controllo e automazione del processo.
Perché scegliere noi?
Alta qualità
I nostri prodotti sono fabbricati o realizzati secondo standard molto elevati, utilizzando i materiali e i processi di produzione più pregiati.
Servizio online 24 ore su 24
Cerchiamo di rispondere a tutte le preoccupazioni entro 24 ore e i nostri team sono sempre a tua disposizione in caso di emergenza.
Controllo di qualità
Disponiamo di personale professionale per monitorare il processo di produzione, ispezionare i prodotti e garantire che il prodotto finale soddisfi gli standard, le linee guida e le specifiche del livello di qualità richiesto.
Esperienza ricca
Dedicato a un rigoroso controllo di qualità e ad un attento servizio clienti, il nostro personale esperto è sempre disponibile per discutere le vostre esigenze e garantire la completa soddisfazione del cliente.
Valvola a farfalla tipo wafer
La valvola a farfalla stile wafer è il tipo più comune di valvola a farfalla utilizzata nella maggior parte delle applicazioni. Questa valvola è inserita tra due flange, facilitando l'installazione tra i tubi. Il disco della valvola è posizionato al centro della tubazione e può essere aperto o chiuso con un quarto di giro dell'attuatore. Questo tipo di valvola viene utilizzata in applicazioni a media pressione e bassa temperatura.
Valvola a farfalla stile aletta
Le valvole a farfalla con aletta sono simili nel design alle valvole stile wafer ma sono dotate di alette sul corpo della valvola che possono essere utilizzate per fissare la valvola alla tubazione. Queste alette sono filettate e i bulloni vengono utilizzati per fissare la valvola alla tubazione. Le valvole di tipo aletta vengono utilizzate in applicazioni ad alta pressione e richiedono meno spazio per l'installazione rispetto alle valvole di tipo wafer.
Valvola a farfalla flangiata
La valvola a farfalla flangiata è simile alla valvola stile wafer, ma ha flange su entrambi i lati che possono essere imbullonate alla tubazione. Questo tipo di valvola viene utilizzata in applicazioni ad alta pressione e alta temperatura in cui la valvola deve essere fissata saldamente alla tubazione.
Valvola a farfalla ad alte prestazioni
Le valvole a farfalla ad alte prestazioni sono progettate per le applicazioni più impegnative in cui è necessaria una chiusura ermetica. Queste valvole utilizzano sedi metalliche anziché elastomeri e possono gestire temperature e pressioni più elevate rispetto alle valvole a farfalla standard. Le valvole a farfalla ad alte prestazioni sono utilizzate in settori quali la produzione di energia, il petrolio e la lavorazione chimica.
Materiale della valvola a farfalla pneumatica
Il materiale utilizzato per le valvole a farfalla pneumatiche varia a seconda dell'applicazione specifica. Generalmente, i corpi delle valvole a farfalla sono realizzati in ghisa, ghisa duttile, acciaio al carbonio, acciaio inossidabile o plastica. I materiali di tenuta della sede e del disco possono includere epdm, nbr, ptfe, metallo o combinazioni di questi materiali. La scelta del materiale è influenzata da fattori quali temperatura, pressione, fluidi, ambiente corrosivo e requisiti di igiene.
Applicazione della valvola a farfalla pneumatica
Industrie chimiche
Le valvole a farfalla pneumatiche sono ampiamente utilizzate nelle industrie chimiche per controllare il flusso di prodotti chimici e solventi. In queste applicazioni, le valvole vengono utilizzate per impedire che le sostanze chimiche fuoriescano o fluiscano nella direzione sbagliata, il che può causare seri problemi come contaminazione o incidenti.
Industrie farmaceutiche
Le valvole a farfalla pneumatiche vengono utilizzate anche nelle industrie farmaceutiche per controllare il flusso di fluidi e gas in vari processi. In queste applicazioni, le valvole vengono utilizzate per mantenere rigorose condizioni sanitarie e per prevenire qualsiasi contaminazione dei prodotti.
Industrie alimentari e delle bevande
Le valvole a farfalla pneumatiche sono ampiamente utilizzate nelle industrie alimentari e delle bevande per controllare il flusso di fluidi in diversi processi come miscelazione, confezionamento e pulizia. Queste valvole sono progettate per soddisfare i severi standard sanitari richiesti in questi settori.
Industrie HVAC
Le valvole a farfalla pneumatiche vengono utilizzate nei sistemi HVAC (riscaldamento, ventilazione e condizionamento dell'aria) per regolare il flusso di aria e acqua. In queste applicazioni, le valvole vengono utilizzate per controllare i livelli di temperatura e umidità in diverse zone dell'edificio.
Impianti di trattamento delle acque
Le valvole a farfalla pneumatiche vengono utilizzate negli impianti di trattamento dell'acqua per controllare il flusso di acqua e sostanze chimiche in vari processi come filtrazione, disinfezione e sedimentazione. Queste valvole sono progettate per resistere ad ambienti corrosivi e per garantire un funzionamento affidabile.
Industrie del petrolio e del gas
Le valvole a farfalla pneumatiche vengono utilizzate nelle industrie del petrolio e del gas per controllare il flusso di fluidi e gas in vari processi come trivellazione, raffinazione e trasporto. Queste valvole sono progettate per resistere a pressioni e temperature elevate e per garantire un funzionamento sicuro e affidabile.
Apertura della valvola
Per aprire la valvola, l'attuatore riceve un segnale dal sistema di controllo, che quindi applica la pressione dell'aria al cilindro. Il cilindro converte questa pressione in movimento lineare, che spinge contro lo stelo della valvola, facendo ruotare il disco in senso orario e quindi l'apertura della valvola.
Regolazione del flusso
Una volta aperta, la valvola regola il flusso controllando l'angolo del disco. Il disco può essere ruotato fino a 90 gradi per aprire o chiudere completamente la valvola, o in qualsiasi posizione intermedia per consentire un flusso regolato.
Dirigere il flusso
Il disco della valvola può essere progettato per dirigere il flusso del fluido attraverso la tubazione. Ad esempio, il disco può essere modellato per garantire che il flusso sia diretto da un lato all'altro della valvola, riducendo la turbolenza e minimizzando l'impatto del flusso sulla tubazione.
Chiusura della valvola
Per chiudere la valvola, l'attuatore pneumatico riceve un altro segnale che poi riduce la pressione dell'aria nel cilindro. La molla all'interno dell'attuatore spinge lo stelo della valvola nella sua posizione originale, facendo ruotare il disco in senso antiorario, chiudendo così la valvola.
Monitoraggio
Oltre a regolare il flusso del fluido, la valvola può anche fornire un feedback al sistema di controllo sulle condizioni del processo. Ad esempio, può indicare la posizione della valvola, la pressione all'interno della tubazione e la temperatura.
Componenti della valvola a farfalla pneumatica
Corpo
Il corpo della valvola è l'involucro esterno che ospita gli altri componenti. Di solito è realizzato in ghisa, acciaio inossidabile o plastica, a seconda dell'applicazione.
Disco
Il disco è il componente piatto e circolare che regola il flusso di fluidi, gas e fanghi. Solitamente è realizzato in metallo o materiali sintetici come ptfe o epdm.
Stelo
Lo stelo è il componente che collega il disco all'attuatore. Controlla il movimento del disco e può essere progettato per varie condizioni operative, come alta pressione o alta temperatura.
Attuatore
L'attuatore è il componente della valvola che controlla l'apertura e la chiusura del disco. Solitamente è alimentato da aria compressa o gas e può essere azionato in remoto o manualmente.
Foche
Le guarnizioni sono i componenti che impediscono le perdite attorno alla valvola. Sono generalmente realizzati in gomma o altri elastomeri e sono progettati per resistere al fluido o al gas specifico che scorre attraverso la valvola.
Cuscinetti
I cuscinetti sono i componenti che supportano lo stelo e il disco e consentono loro di ruotare agevolmente. Solitamente sono realizzati in metallo o plastica e sono progettati per un basso attrito per ridurre l'usura.
Manutenzione della valvola a farfalla pneumatica
Controllare regolarmente le sedi delle valvole
Le sedi delle valvole hanno il compito di sigillare la valvola e prevenire perdite. Se le sedi delle valvole vengono danneggiate o usurate, possono verificarsi perdite. Controllare regolarmente l'usura delle sedi delle valvole è importante per evitare perdite.
Lubrificare la valvola
La lubrificazione della valvola a farfalla pneumatica aiuta a prevenire la corrosione e riduce l'usura delle parti mobili. Utilizzare un lubrificante di alta qualità compatibile con il materiale della valvola.
Ispezionare l'attuatore
L'attuatore è responsabile dell'apertura e della chiusura della valvola. Ispezionare regolarmente l'attuatore per eventuali segni di danni o usura. Assicurarsi che l'attuatore funzioni correttamente testandone regolarmente il funzionamento.
Pulire il corpo della valvola
È importante pulire regolarmente il corpo della valvola per prevenire l'accumulo di sedimenti o detriti. Utilizzare un detergente delicato e acqua per pulire il corpo della valvola.
Controllare l'alimentazione dell'aria
L'alimentazione dell'aria è essenziale per il funzionamento della valvola a farfalla pneumatica. Assicurarsi che l'aria fornita sia pulita e asciutta e che la pressione rientri nell'intervallo consigliato.
Testare la valvola
È importante eseguire test regolari sulla valvola a farfalla pneumatica per garantire che funzioni correttamente. Testare la valvola almeno una volta all'anno per assicurarsi che funzioni correttamente.
Installazione
È essenziale assicurarsi che la valvola sia installata correttamente. La valvola deve essere installata in un ambiente pulito e asciutto e non deve essere esposta a temperature estreme, luce solare o gas corrosivi/contaminanti.
Ambiente operativo
L'ambiente operativo deve essere libero da ostruzioni, detriti o qualsiasi altro materiale che possa ostacolare il regolare funzionamento della valvola. Inoltre, le valvole non devono essere soggette ad alta pressione, sbalzi di pressione o portate elevate, poiché ciò potrebbe danneggiare la valvola.
Manutenzione regolare
La manutenzione regolare della valvola è essenziale per il suo buon funzionamento e una lunga durata. La valvola deve essere pulita e lubrificata periodicamente e qualsiasi parte usurata o danneggiata deve essere sostituita tempestivamente.
Equipaggiamento di sicurezza
Assicurarsi sempre che gli operatori indossino indumenti di sicurezza adeguati durante la movimentazione e il funzionamento della valvola. Ciò può includere guanti, protezioni per occhi/orecchi e maschere respiratorie per prevenire lesioni o esposizione a particelle pericolose.
Arresto di emergenza
La valvola deve essere dotata di un meccanismo di arresto di emergenza, che può essere attivato in caso di malfunzionamento o emergenza. Questo meccanismo garantisce che la valvola si chiuda automaticamente, prevenendo qualsiasi danno al sistema.
Dimensioni e tipo di valvola
La prima cosa che devi fare è determinare la dimensione e il tipo di valvola a farfalla di cui hai bisogno. Considerare la portata, la pressione e la temperatura del fluido che si sta maneggiando, nonché la dimensione del tubo e il tipo di connessione. Le valvole a farfalla sono disponibili in una varietà di dimensioni, che vanno da pochi pollici a diversi piedi di diametro. I tipi più comuni di valvole a farfalla sono wafer, lug e flangiate.
Materiale
Scegli un materiale per la valvola compatibile con il fluido che dovrai gestire. I materiali comuni includono acciaio inossidabile, acciaio al carbonio, ghisa e plastica. Fattori quali temperatura, pressione e composizione chimica dei mezzi possono influenzare la scelta del materiale.
Attuatore della valvola
Un attuatore pneumatico è una delle opzioni più popolari per le valvole a farfalla. Utilizza aria compressa per aprire e chiudere la valvola, rendendola ideale per i processi automatizzati. Considerare le dimensioni e il tipo di attuatore necessari per garantire il corretto funzionamento della valvola. Gli attuatori sono disponibili in varie dimensioni, da piccole a grandi, e possono essere a doppio effetto o con ritorno a molla.
Requisiti di coppia
La coppia richiesta per aprire e chiudere la valvola è un'altra considerazione critica. Assicurati di selezionare una valvola con una coppia sufficiente per gestire la pressione e la portata richieste. Una coppia insufficiente può far sì che la valvola non si chiuda completamente, con conseguenti perdite, mentre una coppia eccessiva può causare danni meccanici alla valvola o all'attuatore.
Certificazione e conformità
Verificare che la valvola sia conforme agli standard di settore pertinenti, come l'American Petroleum Institute (api) o l'organizzazione internazionale per gli standard (iso). Cerca i marchi di certificazione per garantire che la valvola soddisfi questi standard e possa gestire i fluidi e le condizioni specifici in cui verrà utilizzata.
Manutenzione e riparazione
Scegli una valvola di facile manutenzione e riparazione. La valvola dovrebbe avere parti semplici e accessibili che possano essere facilmente sostituite in caso di danni o usura. Se possibile, cerca valvole che abbiano una lunga durata e richiedano una manutenzione minima.
Come installare la valvola a farfalla pneumatica
Preparare i materiali
Prima di installare la valvola a farfalla pneumatica, assicurarsi di disporre di tutti gli strumenti e i materiali necessari. Ciò include la valvola a farfalla pneumatica, l'hardware di montaggio e qualsiasi adesivo o elemento di fissaggio necessario. È importante verificare le raccomandazioni del produttore per strumenti e materiali specifici, poiché possono variare in base al tipo e alla marca della valvola a farfalla pneumatica.
Individuare l'area di installazione
Identificare la posizione in cui verrà installata la valvola a farfalla pneumatica e assicurarsi che l'area sia pulita e priva di detriti. Se la valvola a farfalla pneumatica viene installata in un tubo, assicurarsi che il tubo sia pulito e libero da ostruzioni o blocchi.
Montare la valvola a farfalla pneumatica
Assemblare la valvola a farfalla pneumatica allineando il corpo valvola, il coperchio e le sedi. Avvitare il coperchio sul corpo della valvola e assicurarsi che sia fissato saldamente. Allineare le sedi del corpo valvola e inserire il tubo o i raccordi nel corpo valvola.
Installare la valvola a farfalla pneumatica
Installare la valvola a farfalla pneumatica allineandola al tubo o ai raccordi e posizionandola nella posizione desiderata. Applicare pressione alla valvola a farfalla pneumatica per posizionare le sedi e assicurarsi che la valvola sia posizionata correttamente. Utilizzare l'adesivo o gli elementi di fissaggio necessari per fissare la valvola a farfalla pneumatica in posizione e assicurarsi che la valvola sia a livello e a piombo.
Principio di funzionamento Valvola a farfalla pneumatica
La valvola a farfalla pneumatica è una valvola ad azionamento manuale che utilizza un attuatore pneumatico per controllare il flusso del fluido attraverso un tubo o un sistema. Solitamente è costituito da un corpo valvola, una maniglia, un coperchio e un attuatore pneumatico. Il corpo valvola è un guscio cilindrico che ospita il meccanismo della valvola e la maniglia è un componente a forma di cuneo utilizzato per aprire e chiudere la valvola . Il coperchio è un componente simile a un manicotto che si trova sopra il corpo della valvola e forma una tenuta tra il corpo della valvola e il tubo o i raccordi. L'attuatore pneumatico è un componente cilindrico fissato al corpo della valvola e contiene un pistone attivato dall'aria compressa.
