Valvola a farfalla pneumatica a morsetto a effetto singolo con retro morbido

Modello del prodotto: RD671X-16Q
Materiale del corpo valvola: ghisa duttile/WCB/304/316L, ecc.
Materiale piastra valvola: 304/316L/2507/1.4529/C958, ecc.
Materiale della guarnizione: EPDM/NBR/PTFE/X7, ecc.

Invia la tua richiesta

introduzione al prodotto

Soft Back Single Acting Pneumatic Clamp Butterfly Valve

Modello di prodotto	RD671X-16Q
Materiale del corpo valvola	Ghisa duttile/WCB/304/316L, ecc.
Materiale della piastra della valvola	304/316L/2507/1.4529/C958, ecc.
Materiale di tenuta	EPDM/NBR/PTFE/X7, ecc.
Materiale dello stelo della valvola	2r13/304/316, ecc.
Livello di pressione	PN10, PN16, 150LB, ecc.
Utilizzo della temperatura	In base alla temperatura massima del materiale di tenuta, è possibile selezionare un valore inferiore a 200 gradi
Modalità di guida	AT a doppio effetto/ATE a semplice effetto, opzionale
Accessori	filtro, dispositivo di risposta, elettrovalvola, meccanismo manuale, posizionatore, opzionale

Esposizione del prodotto

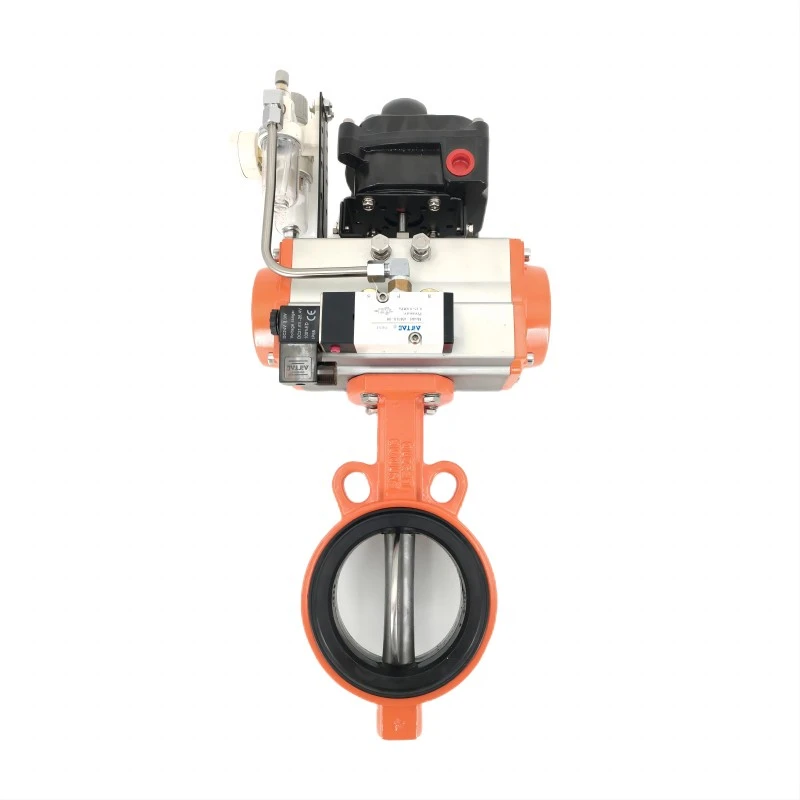

Soft Back Single Acting Pneumatic Clamp Butterfly Valve show

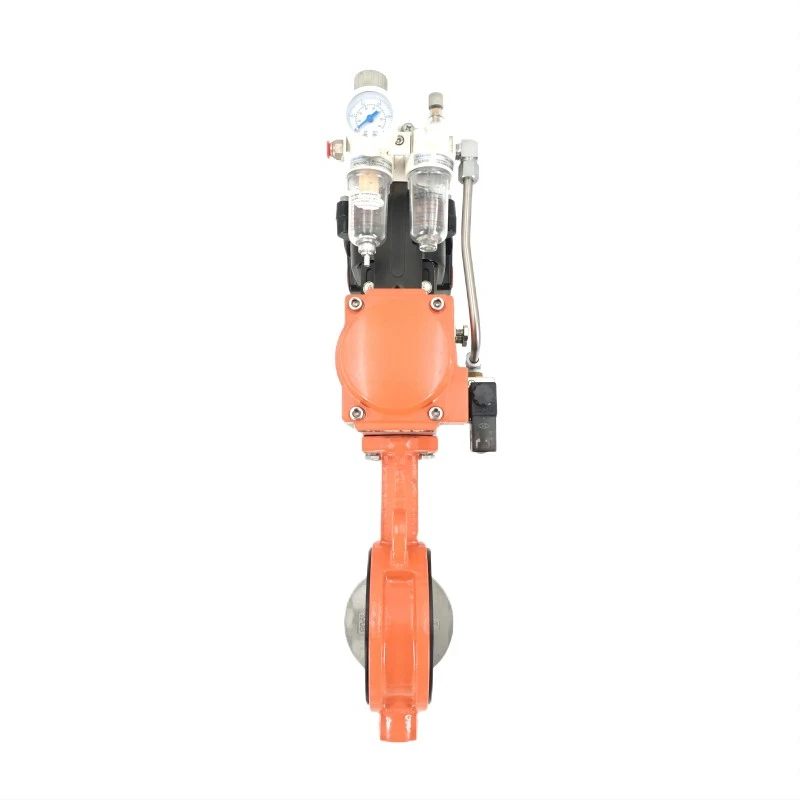

Soft Back Single Acting Pneumatic Clamp Butterfly Valve detail

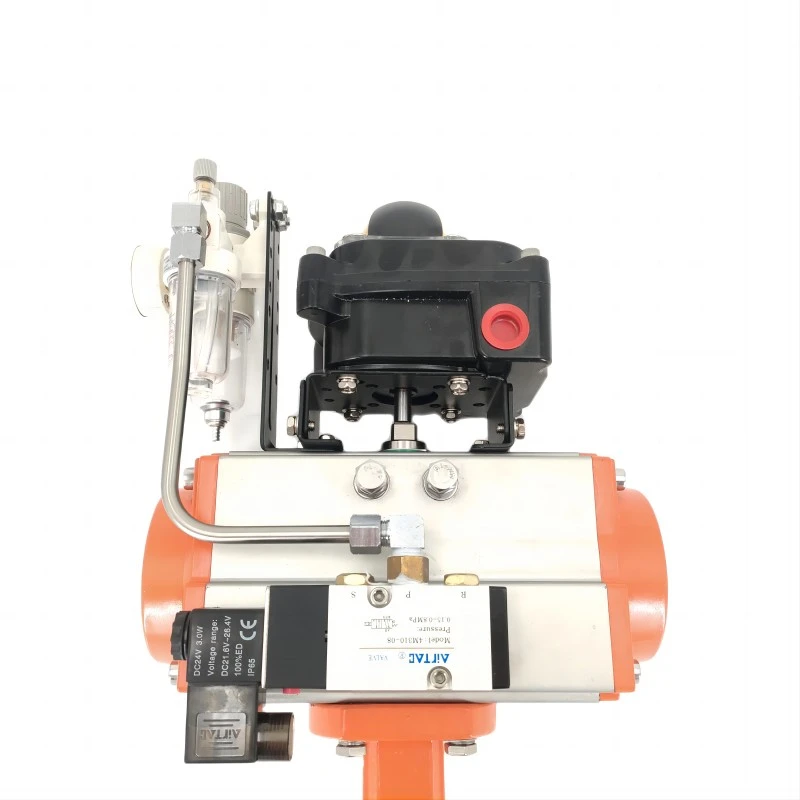

Soft Back Single Acting Pneumatic Clamp Butterfly Valve back

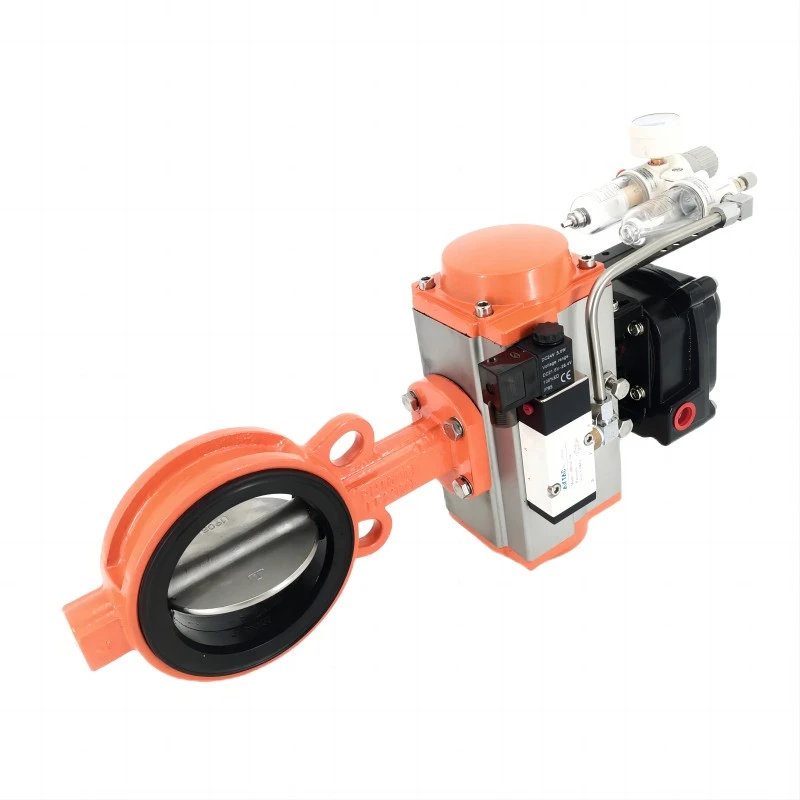

Soft Back Single Acting Pneumatic Clamp Butterfly Valve side

presentazione dei dettagli del prodotto

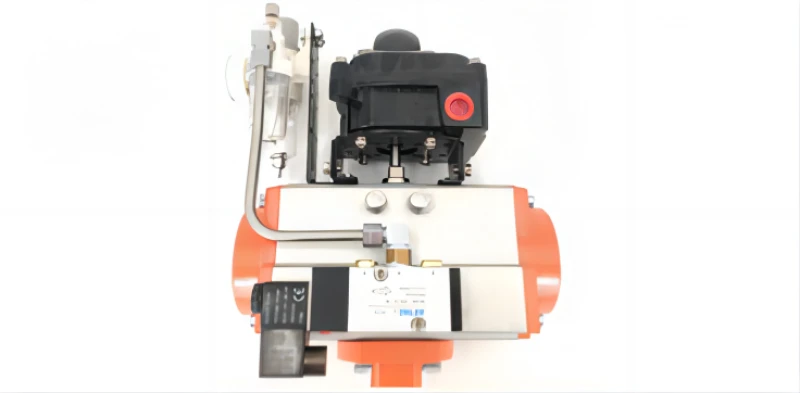

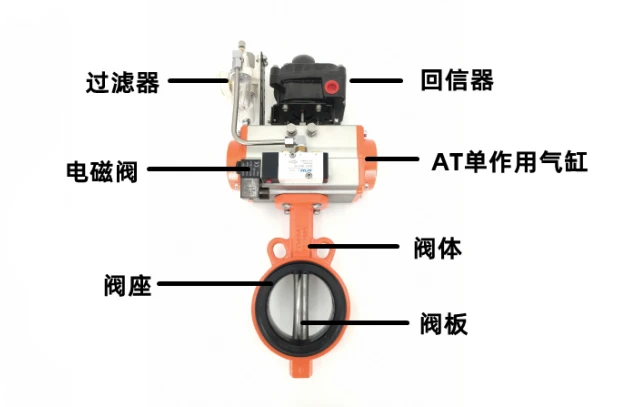

Guidare

AT attuatore pneumatico a semplice effetto
Incluso dispositivo di risposta, filtro, elettrovalvola
Alloggiamento in lega di alluminio, durevole

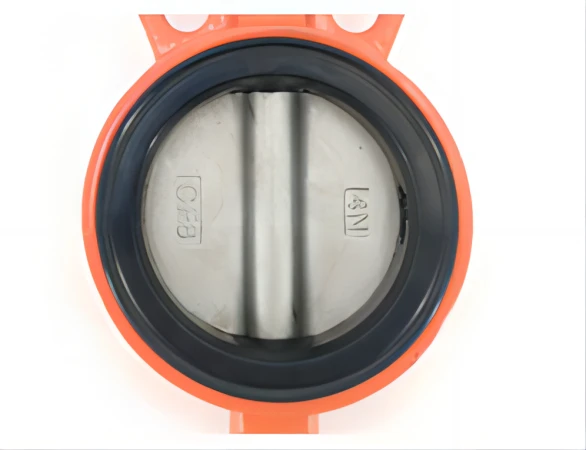

Materiale di tenuta, piastra valvola, sede valvola

La guarnizione in EPDM ha buone prestazioni di tenuta, resistenza all'usura e leggera resistenza alla corrosione

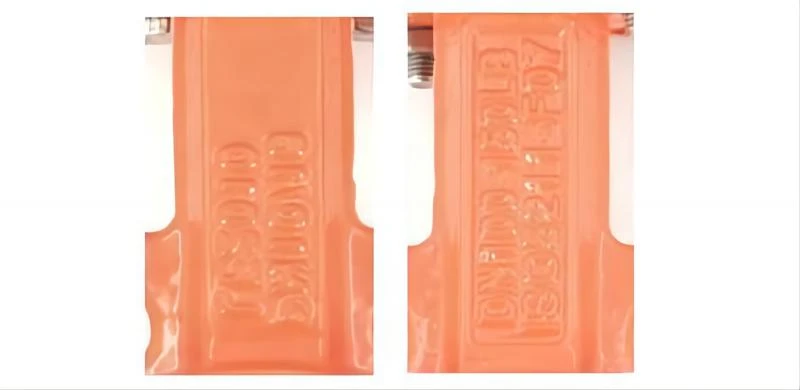

Corpo valvola solido pesante standard nazionale, robusto e durevole
Fusione trasparente, vernice di alta qualità
Piastra valvola senza perno, elimina la corrosione del perno

Standard di connessione

Norma nazionale PN10/PN16
Standard americano 150 libbre
Standard giapponese 5K/10K

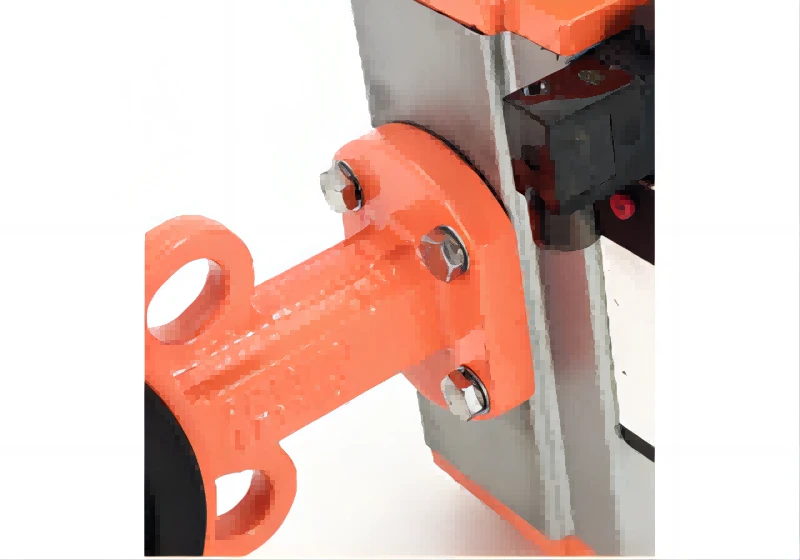

Elementi di fissaggio

Gli elementi di fissaggio sono realizzati in acciaio inossidabile 201
Resistente alla corrosione e durevole

Vantaggi della valvola a farfalla Soft Back

1. Sede valvola
Rispetto alla sede della valvola della normale valvola a farfalla, la sede della valvola a farfalla con parte posteriore morbida è molto facile da smontare
Non c'è bisogno di usare macchinari di grandi dimensioni, servono solo manodopera e un cacciavite
2. Coppia
Rispetto alla sede della valvola della normale valvola a farfalla, la coppia della valvola a farfalla con ritorno morbido è più leggera
3. Costo
Le valvole a farfalla con tenuta morbida vengono generalmente sostituite a causa dell'invecchiamento della gomma o dell'usura della gomma
L'intera valvola
Ma le valvole a farfalla con retro morbido necessitano solo di sostituire la sede della valvola e di riutilizzare la valvola, riducendo notevolmente
Costi per il cliente
4. Standard di connessione
La flangia superiore adotta lo standard di connessione 5211, adatto per paesi nazionali ed esteri
5. Stelo valvola
Le valvole a farfalla della serie soft back sono tutte collegate con un albero quadrato a 45 gradi e lo stelo della valvola è sollecitato in modo più uniforme
Aumentando notevolmente la durata di vita
