Valvola a farfalla pneumatica in acciaio fuso tipo wafer

Modello del prodotto: D671X-16C
Materiale del corpo valvola: ghisa duttile/WCB/304/316L, ecc.
Materiale piastra valvola: 304/316L/2507/1.4529/C958, ecc.
Materiale della guarnizione: EPDM/NBR/PTFE/X7, ecc.

Invia la tua richiesta

introduzione al prodotto

Modello di prodotto	D671X-16C
Materiale del corpo valvola	Ghisa duttile/WCB/304/316L, ecc.
Materiale della piastra della valvola	304/316L/2507/1.4529/C958, ecc.
Materiale di tenuta	EPDM/NBR/PTFE/X7, ecc.
Materiale dello stelo della valvola	2r13/304/316, ecc.
Livello di pressione	PN10, PN16, 150LB, ecc.
Utilizzo della temperatura	In base alla temperatura massima del materiale di tenuta, è possibile selezionare un valore inferiore a 200 gradi
Modalità di guida	AT a doppio effetto/ATE a semplice effetto, opzionale
Accessori	Filtro, dispositivo di risposta, elettrovalvola, meccanismo manuale, posizionatore, opzionale

Presentazione dei dettagli del prodotto

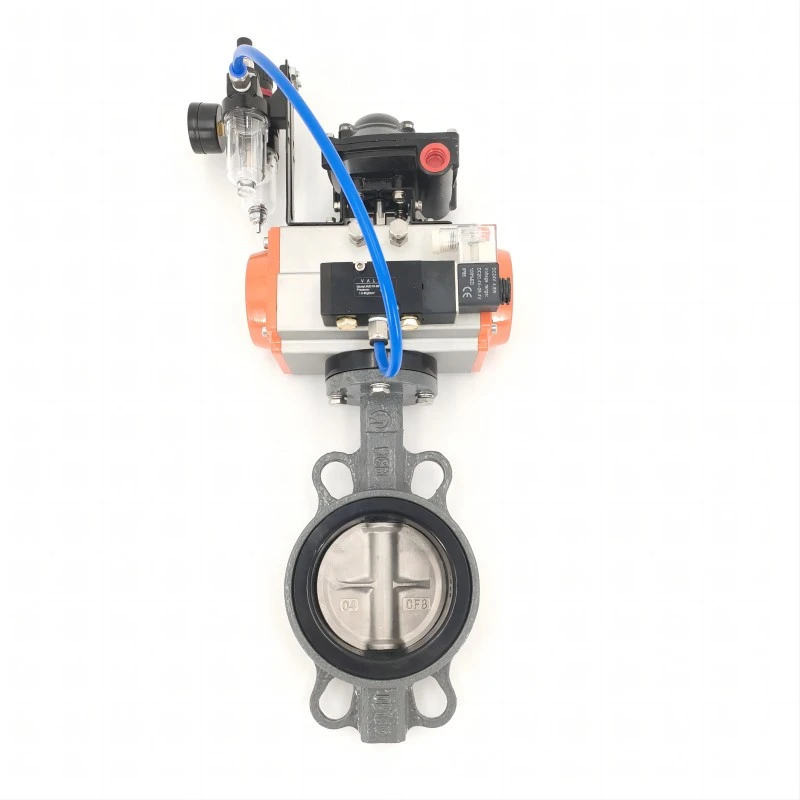

Pneumatic wafer type cast steel butterfly valve back

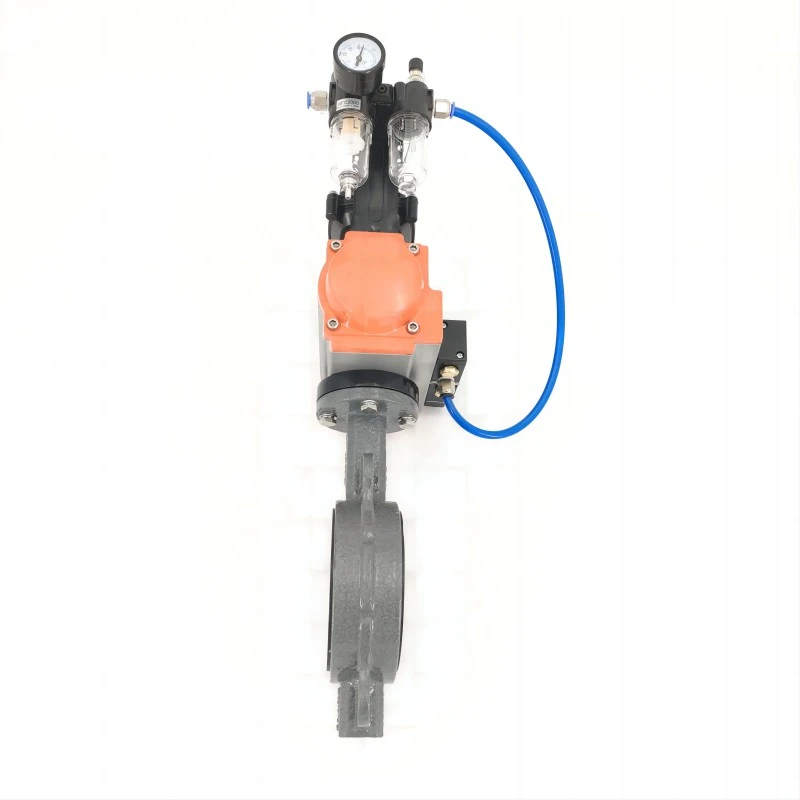

Pneumatic wafer type cast steel butterfly valve show

Meccanismo di funzionamento

Quando l'aria compressa viene fornita a un attuatore pneumatico, un pistone all'interno dell'attuatore si muove, convertendo il moto lineare in moto rotatorio. Questa rotazione viene trasmessa attraverso lo stelo della valvola al disco, provocandone l'apertura o la chiusura. Il grado di rotazione del disco controlla il flusso attraverso la valvola. Il controllo preciso fornito dagli attuatori pneumatici consente una regolazione accurata del flusso, che è fondamentale in molti processi industriali.

Perché la valvola a farfalla pneumatica in acciaio fuso Wafer è più affidabile

1. Costruzione robusta

Durata del materiale: l'acciaio fuso, che ha un'elevata resistenza e durata, è utilizzato per realizzare il corpo della valvola a farfalla pneumatica wafer in acciaio fuso. Poiché l'acciaio fuso è resistente alle alte temperature e alle pressioni, è perfetto per ambienti industriali difficili. Vengono utilizzati materiali di alta qualità per garantire che la valvola possa resistere a circostanze difficili senza rompersi o deformarsi.
Resistenza alla corrosione: nelle attività in cui la valvola è esposta a fluidi corrosivi o condizioni ambientali severe, l'eccezionale resistenza alla corrosione dell'acciaio fuso è essenziale. Questa resistenza garantisce un funzionamento costante nel tempo e aumenta la durata della valvola.

2. Gestione accurata del flusso

Procedura a quarto di giro: grazie alla costruzione della valvola, il disco può muoversi di 90 gradi da completamente aperto a completamente chiuso, o di un quarto di giro. Questa tecnologia semplice assicura prestazioni affidabili controllando con precisione il flusso del fluido e riducendo la possibilità di perdite.
Chiusura sicura: quando la valvola è chiusa, la tenuta stagna è garantita dalla sede, che è spesso realizzata in elastomeri robusti. Questa tenuta stagna impedisce che si verifichino perdite anche ad alta pressione, aumentando l'affidabilità della valvola.
