La scelta di una valvola a farfalla richiede un'attenta considerazione di molteplici fattori, tra cui le caratteristiche del fluido, i parametri operativi e i requisiti operativi. La sua durata è influenzata da fattori quali materiale, condizioni operative e manutenzione. I dettagli sono i seguenti:
1. Condizioni consigliate per le valvole a farfalla
I vantaggi principali delle valvole a farfalla sono la struttura compatta (dimensioni ridotte e peso leggero), apertura e chiusura rapide e bassa resistenza al flusso (il disco offre un'ostruzione minima al fluido quando è completamente aperto). Pertanto, sono particolarmente adatti per i seguenti scenari:
1) Scenari idonei per mezzi, pressione e temperatura
• Tipi di supporti:
￮ Adatto per fluidi non-ad alta-viscosità e non-cristallizzanti come acqua, aria, gas naturale, petrolio e liquami. (I mezzi ad alta-viscosità come l'asfalto e la plastica fusa tendono ad aderire al disco, mentre i mezzi cristallizzanti come alcune soluzioni chimiche possono far aderire il disco.)

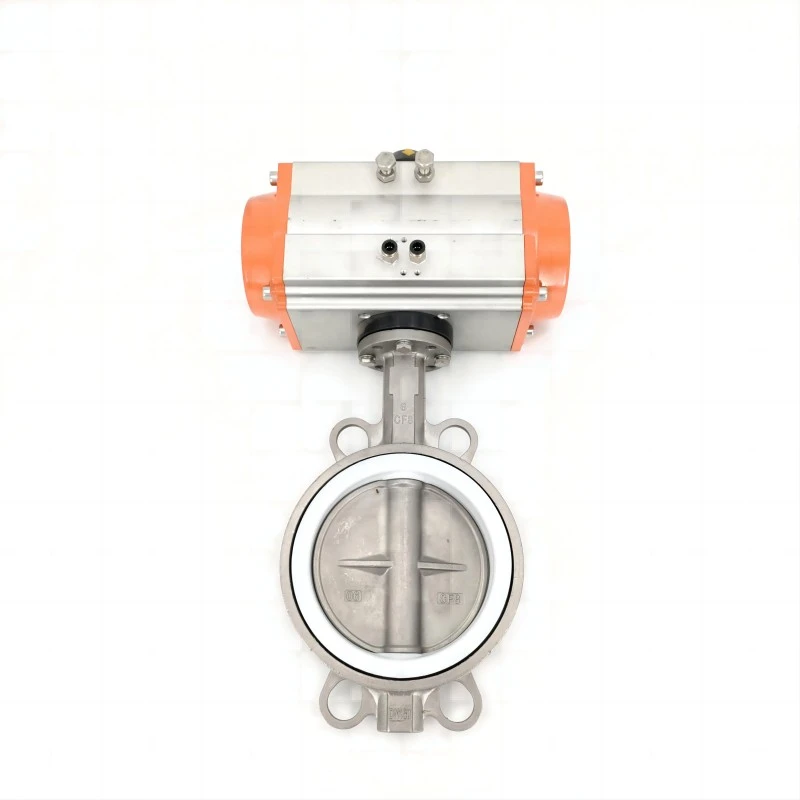

￮Le valvole a farfalla-con tenuta morbida (guarnizioni in gomma/PTFE) sono adatte per fluidi non-corrosivi con requisiti elevati di perdite (come acqua potabile e aria pulita); sigillo-rigidovalvole a farfalla(tenute metalliche) sono adatte per fluidi ad alta-temperatura, alta-pressione o corrosivi (come vapore, soluzioni acide e alcaline e liquami contaminati). • Intervallo di pressione e temperatura:
￮ Le valvole a farfalla convenzionali sono adatte per condizioni di media e bassa pressione (PN inferiore o uguale a 16 MPa, le valvole a farfalla speciali a tripla-eccentrica-con tenuta rigida possono funzionare fino a PN 40);
￮ Le valvole a farfalla-con tenuta morbida generalmente hanno una resistenza alla temperatura inferiore o uguale a 200 gradi (guarnizioni in gomma inferiore o uguale a 120 gradi, PTFE inferiore o uguale a 200 gradi). Le valvole a farfalla a tenuta-rigida possono resistere a temperature superiori a 425 gradi (materiali speciali come le leghe ad alta-temperatura possono resistere anche a temperature più elevate). Sono adatti per applicazioni non soggette a temperature estremamente elevate (ad esempio, inferiori o uguali a 600 gradi). (Le valvole a saracinesca o le valvole a globo sono più consigliate per temperature estremamente elevate).
2) Pipeline e requisiti operativi
• Diametro della tubazione:
￮ Particolarmente adatte per tubazioni di grande-diametro (DN maggiore o uguale a 100 mm): rispetto alle valvole a saracinesca e alle valvole a globo, le valvole a farfalla di grande-diametro sono solo da 1/3 a 1/2 delle dimensioni di valvole a saracinesca simili, sono leggere e facili da installare e manutenere (ad esempio, condotte municipali di approvvigionamento idrico e di drenaggio, grandi sistemi di circolazione dell'acqua industriali condutture). Sono adatte anche valvole di piccolo-diametro (DN inferiore o uguale a 50 mm), ma è necessario considerare i requisiti di costo e tenuta (le valvole a sfera di piccolo-diametro possono fornire maggiore flessibilità).
￮ Per scenari che richiedono apertura e chiusura rapida (come arresti di emergenza e commutazione della modalità operativa):Valvole a farfallahanno un angolo di apertura e chiusura limitato a 90 gradi, che richiede solo 1-2 giri manualmente. L'attuazione elettrica/pneumatica consente una risposta inferiore al-secondo (più efficiente dell'apertura e chiusura multigiro delle valvole a saracinesca).
￮ Per scenari che richiedono il controllo del flusso: il flusso può essere regolato approssimativamente regolando l'apertura del disco (0-90 gradi). (Questa precisione è inferiore a quella di una valvola di regolazione, ma il costo è inferiore, rendendola adatta per applicazioni in cui la precisione è meno critica, come il controllo del flusso nei sistemi idrici di condizionamento dell'aria.)
• Per scenari che richiedono vincoli di spazio:
￮ Per scenari con spazio limitato attorno ai tubi (come scantinati e aree con apparecchiature densamente popolate): le valvole a farfalla hanno una lunghezza assiale ridotta (non è necessario riservare spazio per uno stelo lungo come le valvole a globo) e una dimensione radiale ridotta, che le rende più adattabili agli spazi di installazione. 2. Durata utile della valvola a farfalla (gamma di riferimento)
Non esiste un valore fisso per la durata di una valvola a farfalla. Di solito viene misurato in base al "numero di aperture e chiusure" o alla "durata utile". I fattori chiave che ne influenzano la durata includono il materiale della guarnizione, le caratteristiche del mezzo e i metodi di funzionamento e manutenzione. L'intervallo di riferimento generale è il seguente:
1) Misurato dal “numero di aperture e chiusure” (indicatore core)
• Valvola a farfalla-con tenuta morbida:
￮ Mezzi puliti (come acqua e aria): le guarnizioni in gomma possono raggiungere da 10.000 a 30.000 aperture e chiusure, mentre le guarnizioni in PTFE possono raggiungere da 30.000 a 50.000 aperture e chiusure (anche superiori a 50.000 se utilizzate delicatamente e senza frequenti attriti).
￮ Fluidi contenenti piccole quantità di impurità (come liquami): la superficie di tenuta è soggetta a usura, riducendone la durata a 5.000-20.000 aperture e chiusure (le impurità devono essere pulite regolarmente per evitare di graffiare la superficie di tenuta). • Valvola a farfalla a tenuta-rigida:
￮ Mezzo senza particelle (come vapore o gas pulito): la superficie di tenuta metallica è altamente resistente all'usura-e può funzionare da 50.000 a 100.000 volte (la struttura tripla-eccentrica offre un funzionamento a "zero-attrito", con una conseguente durata superiore a 100.000 cicli);
￮ Mezzo con particelle/proprietà corrosive (come acque reflue sabbiose, soluzioni acide o alcaline): la superficie di tenuta è suscettibile alla corrosione o all'usura, riducendo la durata da 20.000 a 50.000 cicli (è necessario scegliere un materiale resistente all'usura-, come una guarnizione sovrapposta in lega dura).
2.) Misurato in base alla "Durata di servizio" (solo per riferimento)
• Condizioni operative normali (mezzi puliti, pressione e temperatura stabili, manutenzione regolare):
￮ Valvola a farfalla con tenuta morbida-: 5-8 anni (le guarnizioni in gomma potrebbero richiedere una sostituzione anticipata a causa dell'invecchiamento, mentre le guarnizioni in PTFE possono estendere questo periodo fino a 8-10 anni);
￮ Valvola a farfalla con tenuta-dura: 8-15 anni (la superficie di tenuta metallica ha una lunga durata; se l'attuatore è-esente da guasti, il corpo della valvola può essere utilizzato per un lungo periodo). • Condizioni operative severe (mezzi corrosivi/carichi di impurità, frequenti fluttuazioni di alta pressione e alta temperatura e frequenti aperture e chiusure):
￮ La durata può essere ridotta a 1-3 anni (prestare particolare attenzione all'usura e alla corrosione sulla superficie di tenuta e sullo stelo della valvola e sostituire tempestivamente le parti soggette ad usura).
3. Misure chiave per prolungare la durata utile della valvola a farfalla
• Selezione dei materiali giusti: scegliere la coppia di guarnizioni in base al fluido (ad esempio, guarnizioni rigide in ghisa-resistente all'usura per le acque reflue, guarnizioni morbide in gomma-per uso alimentare per l'acqua potabile), acciaio inossidabile per lo stelo della valvola (resistenza alla corrosione) e ghisa duttile/acciaio fuso per il corpo della valvola (resistenza alla pressione e all'usura).
• Funzionamento standard: evitare aperture e chiusure improvvise (le guarnizioni morbide tendono a deformarsi a causa degli urti, mentre le guarnizioni rigide tendono a danneggiarsi a causa delle collisioni). Quando si regola il flusso, evitare di mantenere un'apertura piccola per periodi prolungati (il disco è soggetto a impatti significativi da parte del fluido, causando vibrazioni e usura). • Manutenzione regolare:
• Funzionamento standard: evitare aperture e chiusure improvvise (le guarnizioni morbide tendono a deformarsi a causa degli urti, mentre le guarnizioni rigide tendono a danneggiarsi a causa delle collisioni). Quando si regola il flusso, evitare di mantenere un'apertura piccola per periodi prolungati (il disco è soggetto a impatti significativi da parte del fluido, causando vibrazioni e usura). • Manutenzione regolare:
üLubrificazione: applicare regolarmente grasso allo stelo della valvola, ai cuscinetti e alle altre parti mobili per ridurre l'attrito e l'usura.
￮Sostituzione delle guarnizioni: se vengono rilevate perdite (come gocciolamenti) nelle guarnizioni morbide, sostituire immediatamente la guarnizione in gomma/l'anello in PTFE. Se la superficie di tenuta di una guarnizione dura è usurata, rettificarla e ripararla.
In sintesi,valvole a farfallasono adatti per applicazioni a media e bassa-pressione che richiedono diametri grandi, apertura e chiusura rapide, vincoli di spazio o regolazioni approssimative. La loro durata dovrebbe essere determinata in base alle condizioni operative. Una corretta selezione e manutenzione possono prolungarne significativamente la durata. In circostanze normali, sono comuni 5-10 anni di utilizzo.
