Il flusso a due fasi, che consiste in una miscela di gas e liquido, presenta sfide uniche quando si tratta del funzionamento delle valvole industriali. Tra queste valvole, le valvole a farfalla di tipo a capanna sono ampiamente utilizzate a causa della loro efficacia in termini di costi, facilità di installazione e progettazione compatta. Tuttavia, l'uso delle valvole a farfalla di tipo LAG in sistemi di flusso a due fasi può essere pieno di difficoltà. Come fornitore di valvole a farfalla di tipo LAG di alta qualità, condividerò alcune intuizioni su come superare queste sfide.
Comprensione delle sfide del flusso a due fasi nelle valvole a farfalla di tipo LAG
Erosione e cavitazione
Una delle sfide primarie nell'uso delle valvole a farfalla di tipo LAG nel flusso a due fasi è l'erosione e la cavitazione. L'erosione si verifica quando il flusso ad alta velocità della miscela a due fasi trasporta particelle o goccioline solide che incidono sui componenti della valvola, logorali gradualmente. La cavitazione, d'altra parte, si verifica quando la pressione locale nel flusso scende sotto la pressione del vapore della fase liquida, causando forma di bolle di vapore. Queste bolle crollano quindi violentemente quando entrano in una regione di maggiore pressione, creando onde d'urto che possono danneggiare le superfici della valvola.
Instabilità del flusso
Il flusso a due fasi è intrinsecamente instabile, con le fasi del gas e del liquido che spesso separano e formano modelli di flusso diversi. Questa instabilità può portare a fluttuazioni in pressione e portata, che possono causare vibrare la valvola o persino chiacchierare. La chiacchiera non solo influisce sulle prestazioni della valvola, ma aumenta anche il rischio di fallimento meccanico nel tempo.
Problemi di sigillatura
Il mantenimento di una tenuta adeguata in un ambiente di flusso a due fasi è cruciale per il funzionamento efficiente delle valvole a farfalla di tipo alette. La presenza di fasi di gas e liquido può rendere difficile per gli elementi di tenuta della valvola formare una tenuta stretta, portando a perdite. Le perdite non si traducono solo nella perdita del fluido di processo, ma possono anche comportare rischi per la sicurezza, specialmente nelle applicazioni che coinvolgono materiali pericolosi.
Strategie per superare le sfide
Selezione del materiale

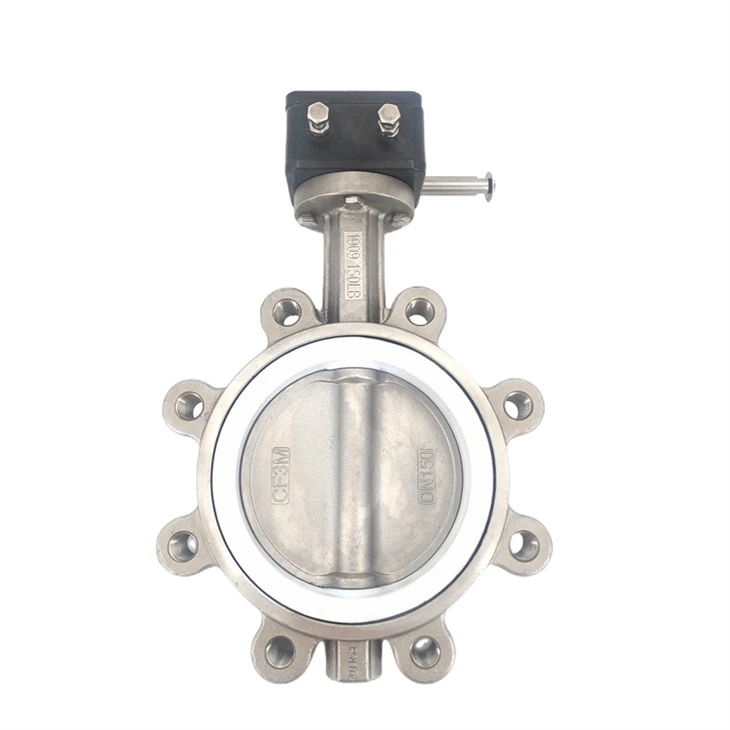

Scegliere i materiali giusti per la valvola a farfalla di tipo LAG è essenziale per resistere all'erosione e alla cavitazione. Ad esempio, l'uso di acciaio inossidabile a 316L può fornire una buona resistenza alla corrosione in molte applicazioni a flusso bifase. ILValvola a farfalla PTFE 316L TIPO INGRANAGGIOE316l manico a tracolla di tipo ptfe valvola a farfallasono entrambi realizzati in acciaio inossidabile a 316 litri e caratteristiche di fodere PTFE, che offrono un'eccellente resistenza chimica e a basso attrito, riducendo il rischio di erosione e migliorando le prestazioni di tenuta della valvola.
Ottimizzazione del design della valvola
L'ottimizzazione della progettazione della valvola può aiutare a ridurre al minimo gli effetti dell'instabilità del flusso. Ad esempio, l'uso di una valvola con un design a disco aerodinamico può ridurre la caduta di pressione attraverso la valvola e migliorare la distribuzione del flusso. Inoltre, incorporare caratteristiche anti-chatter, come meccanismi di smorzamento o speciali progetti di sedili, può aiutare a prevenire vibrazioni e chiacchiere della valvola. NostroValvola a farfalla a tracolla e waferè progettato con un profilo del disco regolare e una tecnologia di tenuta avanzata per garantire un funzionamento stabile in sistemi di flusso in due fasi.
Tecnologia di sigillatura
Per affrontare i problemi di sigillatura, dovrebbero essere impiegate tecnologie di tenuta avanzate. Ad esempio, l'utilizzo di un design a doppio offset o triplo-offset può fornire prestazioni di sigillatura migliori rispetto a una tradizionale valvola a farfalla concentrica. Questi design assicurano che il disco della valvola entri in contatto con il sedile ad un angolo specifico, creando una tenuta stretta anche in presenza di flusso a due fasi. Inoltre, l'uso di materiali di tenuta di alta qualità, come elastomeri o metalli morbidi, può migliorare ulteriormente le prestazioni di tenuta.
Condizionamento del flusso
L'installazione di dispositivi di condizionamento a flusso a monte della valvola a farfalla di tipo aletta può aiutare a stabilizzare il flusso a due fasi. Dispositivi come miscelatori statici o piastre di flusso possono essere utilizzati per omogeneizzare il flusso e ridurre la formazione di diversi modelli di flusso. Ciò può migliorare le prestazioni della valvola e ridurre il rischio di erosione e cavitazione.
Monitoraggio e manutenzione
Il monitoraggio e la manutenzione regolari sono cruciali per le prestazioni a lungo termine delle valvole a farfalla di tipo LAG in applicazioni a flusso a due fasi. Il monitoraggio dei parametri operativi della valvola, come pressione, portata e temperatura, può aiutare a rilevare eventuali problemi potenziali all'inizio. Inoltre, eseguire ispezioni regolari e attività di manutenzione, come la lubrificazione, la sostituzione della guarnizione e i controlli di allineamento delle valvole, può garantire che la valvola continui a funzionare in modo efficiente.
Casi studio
Industria di lavorazione chimica
In un impianto di trasformazione chimica, è stata utilizzata una valvola a farfalla di tipo a capanna per controllare il flusso di una miscela a due fasi di sostanze chimiche a gas e liquidi. Inizialmente, la valvola ha subito una grave erosione e perdite a causa del flusso ad alta velocità e della natura corrosiva del fluido di processo. Sostituendo la valvola con aValvola a farfalla PTFE 316L TIPO INGRANAGGIOE l'installazione di un mixer statico a monte, i problemi di erosione e di perdita sono stati significativamente ridotti. Il rivestimento PTFE della nuova valvola ha fornito un'eccellente resistenza chimica, mentre il mixer statico ha contribuito a stabilizzare il flusso, migliorando le prestazioni complessive della valvola.
Industria petrolifera e del gas
In un impianto di produzione di petrolio e gas, è stata installata una valvola a farfalla di tipo a capanna in un gasdotto che trasportava una miscela a due fasi di petrolio e gas. La valvola ha sofferto di instabilità del flusso e chiacchiere, che hanno influenzato il controllo del flusso della tubazione e ha aumentato il rischio di insufficienza meccanica. Dopo aver ottimizzato la progettazione della valvola e incorporato caratteristiche anti-chatter, l'instabilità del flusso è stata eliminata e le prestazioni della valvola sono state notevolmente migliorate. ILValvola a farfalla a tracolla e waferè stato scelto per la sua progettazione avanzata e prestazioni di sigillatura affidabili, garantendo un funzionamento stabile nell'ambiente di flusso a due fasi impegnativo.
Conclusione
L'uso delle valvole a farfalla di tipo LAG in sistemi di flusso in due fasi può essere impegnativo, ma con le giuste strategie e soluzioni, queste sfide possono essere superate. Selezionando i materiali appropriati, ottimizzando la progettazione della valvola, impiegando tecnologie di tenuta avanzate, condizionando il flusso ed eseguendo monitoraggio e manutenzione regolari, le prestazioni e l'affidabilità delle valvole a farfalla di tipo alette possono essere significativamente migliorate.
Se stai affrontando sfide nell'uso delle valvole a farfalla di tipo LUG nelle tue applicazioni a flusso in due fasi o se sei interessato a saperne di più sui nostri prodotti di valvola di alta qualità, non esitare a contattarci per gli appalti e la negoziazione. Ci impegniamo a fornirti le migliori soluzioni per soddisfare le tue esigenze specifiche.
Riferimenti
- Smith, J. (2018). Selezione e dimensionamento della valvola per applicazioni a flusso a due fasi. Journal di ingegneria chimica.
- Johnson, R. (2019). Erosione e cavitazione nelle valvole industriali. Journal of Fluid Mechanics.
- Brown, A. (2020). Tecnologia di tenuta per valvole a flusso a due fasi. Atti della Conferenza internazionale sulla tecnologia delle valvole.
